TH6800无线温度监测系统

TH6800无线温度监测系统由在线监测软件和监测设备两部分组成。监测设备主要由无线温度传感器和无线温度显示仪组成。软件部分由现场监测程序、后台数据分析处理、客户端数据查询程序组成。

通过无线温度传感器采集温度数据，在监测设备上显示，由485通讯模块传到上位机，上位管理单元可接入电力自动化系统或通过GPRS模块实现远距离传输，实现远程监测管理。

 产品概述

电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动,触点和母线排连接处老化等问题,造成设备过热甚至出现严重事故。而开关柜内有裸露高压,空间封闭狭小, 传统的测温方式和人工巡查测温,都无法有效地解决这个问题。

  TH6800无线温度监测系统是将温度传感器安装到开关柜内,在线测量触点，电缆接头处的温度,以无线方式将数据显示和上传,并实现超温报警。用户可远程监视设备得温度运行状态 ,以便及时消除和避免事故隐患。

  本系统选用32位嵌入式微处理器，采用低功耗设计、无线隔离等技术，具有隔离****、安装方便、抗干扰能力强、工作可靠等特点，适用于各种类型高压设备的温度监测。通过历史温度记录，对开关柜运行状态提供科学数据，对开关柜等电气设备的安全运行具有重要的意义。

功能特点

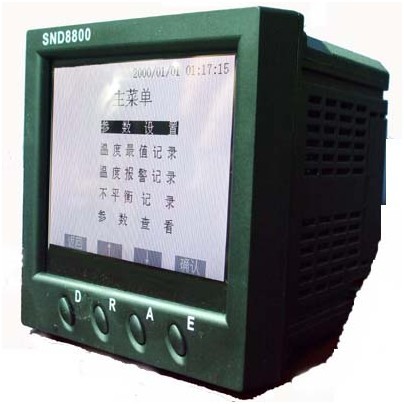

1. 主要仪表LCD大屏幕显示，直观显示当前设备编号、温度数值和报警数值等，操作按键可实现现场设置和翻页查看。

2. 采用进口的高精度数字式温度传感器（精度±0.5℃）。传感器埋入或固定在触臂或母排上，接近发热点，能快速准确的感应触头的温度变化，测量温度信号准确。

3. 采用国际****的无线传输技术，解决了无线信号的互相干扰问题和数据传输纠错问题，不会对一次设备产生干扰。

4. 传感器采用超低功耗设计，保证系统长期工作，电池余量实时显示，可及时更换。

5. 标准化设计，可方便扩展与其它系统互连，费用低廉，安装灵活。从温度信息采集到数据处理、显示、通信自成系统，即可单路，又可多路；可与电力系统综合自动化系统相连接，也可和电力系统的局域网、广域网相连接，融入电力自动化综合控制系统。

技术参数

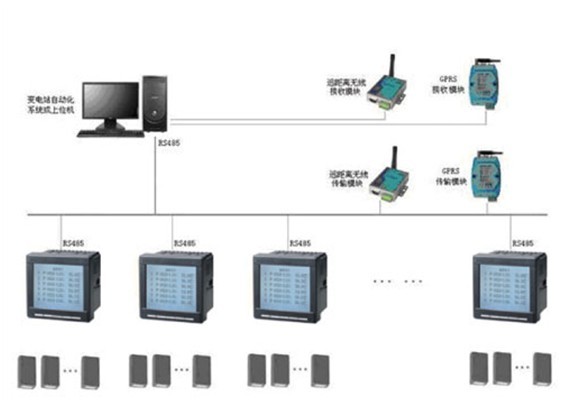

系统构成

     TH6800无线温度监测系统由无线测温组件、现场显示装置和后台软件三部分组成。通过无线温度传感器采集温度数据，在现场显示装置上显示，由485通讯模块传到上位机，上位管理单元可接入电力自动化系统或通过GPRS模块实现远距离传输，实现远程监测管理。

TH6801无线温度监测系统

一、概述

   TH6801广泛应用于0.1-35KV户内开关柜，如：中置柜、手车柜、固定柜、环网柜等多种开关柜，适用于进线柜、出线柜、电容器柜、母联柜、变压器柜、互感器柜、计量柜、电机控制柜等多种形式的主回路控制柜。本产品通过连续监测高压开关柜与断路器之间的接触点，电缆接头等运行温度，可确定触点，电缆接头处的温度升高程度，当发生超温时，监测仪发出报警指示，从而避免由于触头，电缆接头温升过高而造成烧毁等严重事故。

本产品以32位嵌入式微处理器为核心，采用低功耗设计、无线隔离等技术，具有隔离****、安装方便、抗干扰能力强、工作可靠等特点，能很好解决高电压状态下的温度测量问题。将温度传感器安装到带电触头上，监测仪主机的数字面板表显示出每个带电触头的温度值，并可将温度值通过RS-485接口传到上位计算机作进一步处理，实现开关柜温度的集中监测。

  TH6801无线温度监测系统同时具备实时动态显示一次模拟图及其相应的分合位动作状态、储能指示、接地开关指示、预分预合闪光指示、带电显示及闭锁、温湿度显示及其综合电力参数测量、验电核相、语音防误提示、RS-485通信接口、DC4-20mA可编程变送口等功能并可安装多种操作旋钮和转换开关。电磁兼容性能符合GB/T17626四级要求，能够在恶劣的环境下工作。

二、 技术指标

湿度控制范围：0～99.9%RH

湿度控制范围：0～99.9%RH

温度控制范围：-40～+123.8℃

湿度测量精度: ± 3.0%RH

温度测量精度: ±0.5℃（选配）

电流,电压精度:0.2级（选配）

有功功率电能:1级（选配）

有功功率电能:2级（选配）

温度传感器的测量范围： -55℃~125℃，

精度：±0.5℃。

动态闪烁频率:两次/秒

开关量输入端子和LED数码显示关联关系：动态配置

介质强度：≥AC2000V

绝缘性能：≥100MΩ

工作电压：AC85～265V/DC90～375V

通讯方式：RS485（选配）

通讯波特率：1200、2400、4800、9600bps

通讯协议：ModBus

功耗: ≤5VA

开孔尺寸：220×165mm

(产品改型,恕不另行通知,请与公司商务部联系)

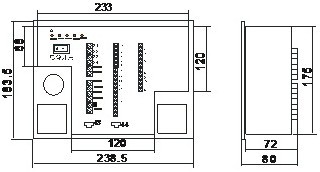

三、外形图

 外形尺寸（单位:mm）:

开孔尺寸：235mm*177mm

备注：

1、订货时请用户提供一次线路图

2、需要加热器的功率、数量（电压为AC220或订制为AC380V）

3、温湿度传感器接线长度

4、无线测温点的位置

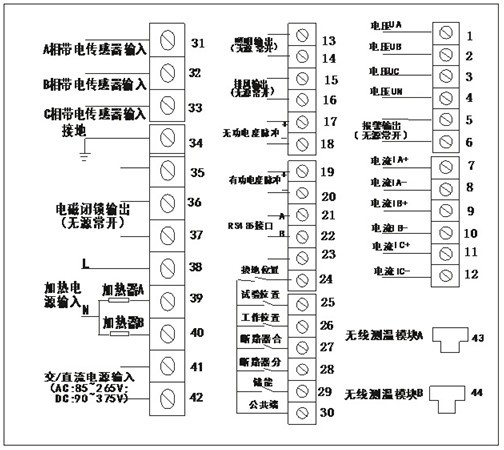

五、端子分配图

TH6802无线温度监测装置

一、产品概述

  TH6802无线温度监测装置用于3-35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、预分预合的闪光指示、高压带电显示、自动加热除湿数值显示及控制、柜内照明、远程就地控制、语音防误提示、RS-485通讯等功能。

  TH6802无线温度监测装置同时具有实时在线监测开关柜内触头或电缆头温度的功能。通过连续监测高压开关柜与断路器之间的接触点，电缆接头等运行温度，可确定触点，电缆接头处的温度升高程度，当发生超温时，监测仪发出报警指示，从而避免由于触头，电缆接头温升过高而造成烧毁等严重事故。

二、 技术参数

                                湿度控制范围：0～99.9%RH

                                湿度控制范围：0～99.9%RH

                &, amp;, nbsp;               温度控制范围：-40～+123.8℃

                                湿度测量精度: ± 3.0%RH

                                温度测量精度: ±0.5℃

                                温度传感器的测量范围： -55℃~125℃，

                                动态闪烁频率:两次/秒

                                开关量输入端子和LED数码显示关联关系：动态配置

                                介质强度：≥AC2000V

                                绝缘性能：≥100MΩ

                                工作电压：AC85～265V/DC90～375V

                                通讯方式：RS485（选配）

                                通讯波特率：1200、2400、4800、9600bps

                                通讯协议：ModBus

                                功耗: ≤5VA

                                开孔尺寸：220×165mm

TH6803无线温度监测装置

一、产品概述.

SND8803无线温度监测装置用于3-35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时具有实时测量和分析：U、I、F 、S、P、Q、PF、kWh、kvarh等电力参数。

SND8803无线温度监测装置可实时在线监测开关柜内触头或电缆头温度的功能。通过连续监测高压开关柜与断路器之间的接触点，电缆接头等运行温度，可确定触点，电缆接头处的温度升高程度，当发生超温时，监测仪发出报警指示，从而避免由于触头，电缆接头温升过高而造成烧毁等严重事故。

一、 技术参数

                                温度测量精度: ±0.5℃

                                电流,电压精度:0.2级

                                有功功率电能:1级

                                有功功率电能:2级

                                温度传感器的测量范围： -55℃~125℃，

                                精度：±0.5℃。

介质强度：≥AC2000V

                                绝缘性能：≥100MΩ

                                工作电压：AC85～265V/DC90～375V

                                通讯方式：RS485（选配）

                                通讯波特率：1200、2400、4800、9600bps

                                通讯协议：ModBus

                                功耗: ≤5VA

                                开孔尺寸：92×92mm
